Un ejemplo típico del uso de pasta de soldadura en la industria electrónica es durante el proceso de montaje de componentes en una placa de circuito impreso (PCB) mediante la técnica de montaje superficial (SMT).

Supongamos que se está fabricando un teléfono móvil y se desea montar un chip procesador en la PCB. El chip procesador y otros componentes electrónicos generalmente vienen en forma de paquetes o encapsulados con terminales pequeñas que deben unirse a la PCB para permitir la transferencia de datos y energía.

Proceso de uso de pasta de soldadura:

Proceso:

Preparación de la PCB: La PCB se coloca en una estación de montaje donde se aplicará la pasta de soldadura en las posiciones específicas donde se colocarán los componentes, en este caso, el chip procesador.

Aplicación de la Pasta de Soldadura:

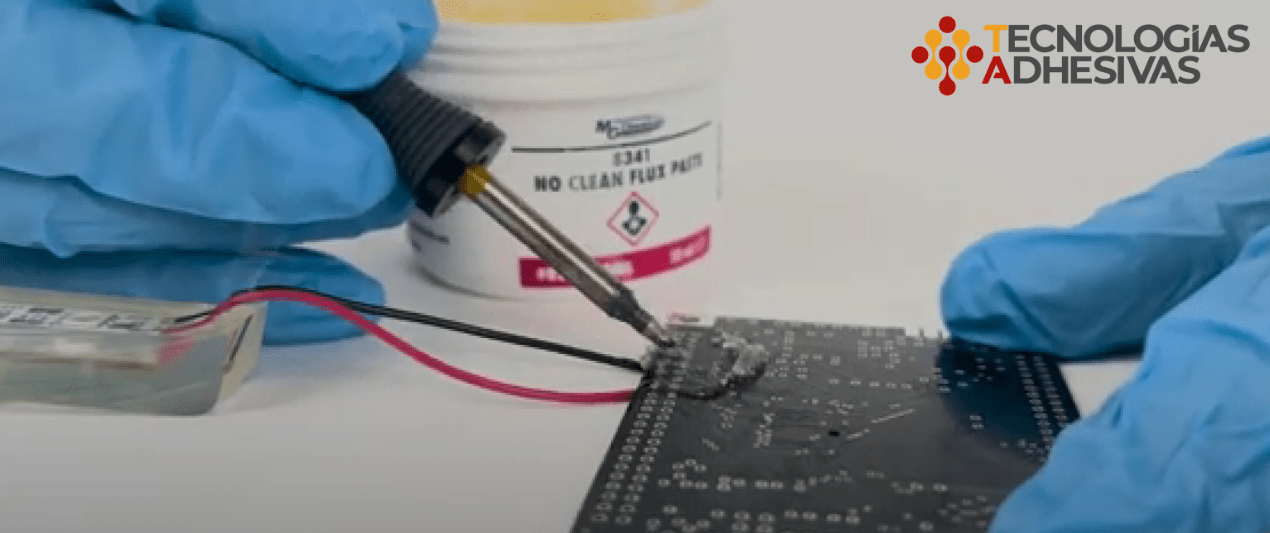

Se aplica la pasta de soldadura en las almohadillas de la PCB usando un dispensador o una máquina de colocación de pasta. Este proceso se realiza con precisión para asegurar que se coloque la cantidad adecuada de pasta en cada almohadilla.

Colocación del Componente:

El chip procesador se coloca con precisión sobre las almohadillas de la PCB donde se ha aplicado la pasta de soldadura. Esto se puede hacer manualmente o con ayuda de equipos automatizados.

Soldadura:

La PCB con los componentes colocados se pasa a un proceso de soldadura por reflujo. El calentamiento controlado en el horno funde la pasta de soldadura, permitiendo que el chip y las almohadillas de la PCB se unan formando una conexión sólida.

Enfriamiento e Inspección:

Después de la soldadura, la PCB se enfría y se somete a una inspección para asegurar que todas las uniones soldadas estén correctamente formadas y que no haya defectos.

Este ejemplo ilustra cómo la pasta de soldadura se utiliza para facilitar la unión entre el chip procesador y la PCB, asegurando una conexión eléctrica sólida y confiable. Este proceso de montaje superficial con pasta de soldadura es fundamental en la fabricación de dispositivos electrónicos modernos, ya que permite la integración precisa de componentes en las placas de circuito impreso.
